vak | 2018-01-27

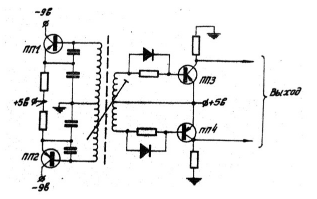

Генератор питания 400 кГц для БЭСМ-6 был сделан по схеме Колпитца:

Чтобы соорудить его из имеющегося деталей, я решил для начала просимулировать с разными полевыми транзисторами. Возьмём максимально упрощённый вариант схемы:

Так выглядит задание для симулятора Ngspice, с транзистором MPF102:

.model MPF102 NJF (Vto=-3.41 Beta=1.04m Lambda=2m Rd=1 Rs=1 Cgs=2.414p
+                  Cgd=1.6p Pb=1 Is=33.57f Kf=11.73E-18 Af=1 Fc=.5)

J1  1 3 2   MPF102      ; транзистор
Vdd 1 0     +10V        ; источник питания
L1  0 3     40uH        ; индуктивность
C1  2 3     8e-9        ; 8 нФ
C2  0 2     8e-9        ; 8 нФ
R1  0 2     250         ; сопротивление нагрузки/смещения

.tran 50ns 2000us 1000us
.control
    run
    plot V(2)
.endc
.end

Величину сопротивления нагрузки пришлось подбирать для каждого транзистора индивидуально, так как у них разное напряжение смещения: 250Ом для MPF102, 1кОм для 2N5458 и 3кОм для J201. Результат симуляции можно видеть ниже. С транзистором 2N5458 генератор стартует быстрее всего, но с MPF102 выдаёт большую мощность.

Colpitts oscillator for JFET MPF102
